GNEE hefur lokið framleiðslu og afhendingu sérsniðinnaIncoloy 800H U beygjurörvegna varmaskiptaverkefnis. Þessi lota inniheldur 255 einingar, framleiddar í samræmi við heildarsett verkfræðiteikninga viðskiptavinarins samkvæmt ASTM B407 forskrift. Þessi pöntun tekur upp ólíka veggþykktar stoðsoðnu-byggingu, sérsniðna hönnun sem margir álframleiðendur eru tregir til að taka að sér.
Forskriftir um kjarna verkefnis:
| Parameter | Forskrift |
|---|---|
| Efniseinkunn | Incoloy 800H, UNS N08810 |
| Gildandi staðall | ASTM B407 |
| Ytra þvermál | 48,26 mm |
| Veggþykkt (hlið 1) | 5,08 mm, SCH80 |
| Veggþykkt (hlið 2) | 3,68 mm, SCH40 |
| End Machined Bevel | 37,5 gráður |
| Beygja radíus | 228,6 mm |
| Heildarmagn | 255 stk |
Öll fullunnin rör halda jöfnu ytra þvermáli 48,26 mm. SCH80 þungur-vegghlutinn er hannaður fyrir há-vinnusvæði. SCH40 þynnri vegghlutinn bætir heildar skilvirkni varmaflutnings fyrir varmaskiptinn.
Báðir slönguendarnir krefjast nákvæmni vélaðs 37,5 gráðu skáhalla. Þessi ská rúmfræði passar við kröfur viðskiptavinarins um suðu á vettvangsröri-í-rörplötu. Reglur um vikmörk í fullri stærð eru skýrt skilgreindar á framlagðri verkfræðiteikningu.
Efnikynning: Incoloy 800H ASTM B407 UNS N08810
Incoloy 800H (UNS N08810)er nikkel-járn-krómblendi með stjórnað kolefnisinnihaldi. Málblönduna skilar stöðugum afköstum við langtíma-há-hitaþjónustu allt að 815 gráður. Það veitir framúrskarandi skriðþol og framúrskarandi mótstöðu gegn uppkolun.
ASTM B407er staðlað forskrift fyrir óaðfinnanlegur ferrític nikkel-króm ál rör. Þessi staðall nær yfir pípulaga vörur sem eru hannaðar fyrir háan-hitaflutning og vinnslubúnað. Það er mikið notað af verktökum í varmaskipti og jarðolíuverkfræði.
Viðurkenndir iðnaðarerfiðleikar þessarar sérsniðnu hönnunar
Teikningin hér að neðan er upprunalega verkfræðiteikningin sem viðskiptavinurinn útvegaði fyrir þessa lotu af Incoloy 800H U beygjurörum. Hægt er að bera kennsl á lykiluppbyggingarupplýsingar, þar á meðal ólíka vegghluta, staðsuðustungu, beygjuradíus og 37,5 gráðu skávikmörk á teikningunni. Þessar sérstöku rúmfræðilegu kröfur skapa þrjár stórar tæknilegar áskoranir sem gera marga álframleiðendur hika við að samþykkja þetta verkefni.
1. Ósvipuð veggstúfsuða. Pípuhlutarnir tveir hafa 1,4 mm veggþykktarmun á sama tíma og þeir deila eins ytra þvermáli. Missamandi veggþversnið- eykur hættu á suðuröskun og staðbundinni álagsstyrk.
2.Stýring eftir-kalda beygjusuðu Margir framleiðendur hafna þessari tegund hönnunar vegna mikillar höfnunarhættu eftir beygju. Incoloy 800H nikkel-járn-krómblendi sýnir augljóst bakslag við kalda mótun. Soðið samskeyti verður að vera ósnortið eftir U-beygju án þess að sprunga eða of mikið egglaga.
3.Há-nákvæm skávinnsla Þriðja tæknilega hindrunin er þétt-umburðarbeygjuvinnsla. Hver rörendi verður að ná 37,5 gráðu hallahorni innan stjórnaðs vikmarks. Minniháttar frávik munu trufla samsetningu og suðugæði á varmaskiptasvæðinu.
Ef varmaskiptaverkefnið þitt þarfnast ólíkra vegg U-beygjuröra til að halda jafnvægi á þrýstingsþol og hitaflutningi, getur verkfræðiteymi okkar lokið fullri endurskoðun á framleiðsluhæfni byggt á teikningum þínum.
GNEE tæknilegur undirbúningur eftir að hafa fengið þessa pöntun
Málm- og suðuverkfræðingar okkar byrjuðu að teikna niðurbrots- og þolsannprófun strax eftir pöntunarstaðfestingu. Við merktum öll víddarmörk, beygjukröfur og beygjuheimild fyrir hráefnisuppsprettu. Öll óljós vikmörk voru skýrð með viðskiptavininum fyrirfram til að forðast framleiðslufrávik.

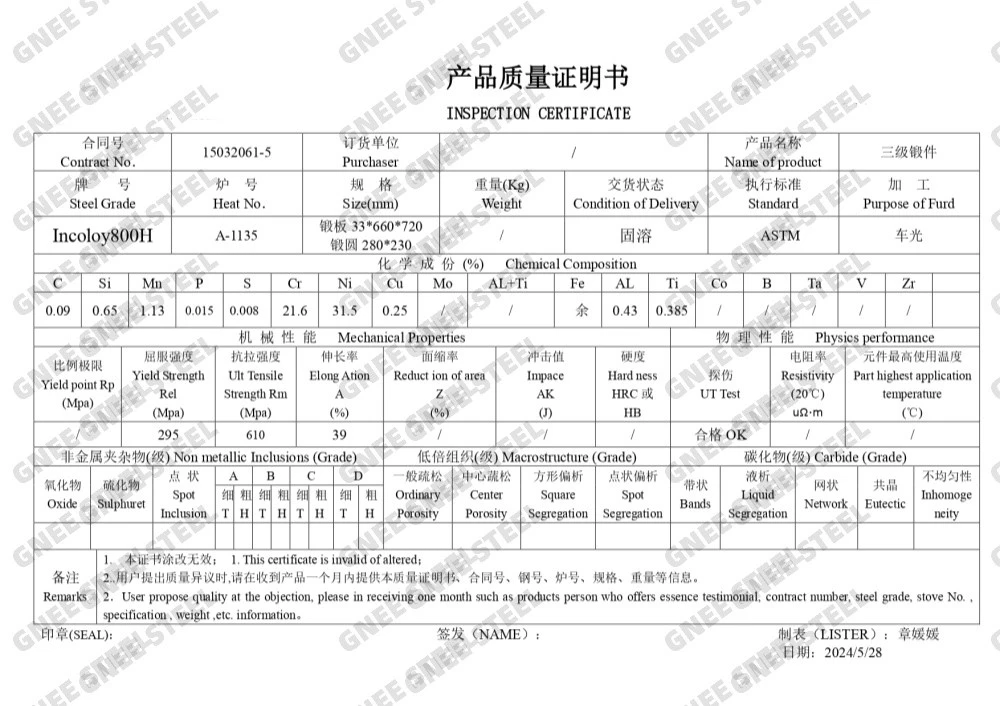

Við fengum óaðfinnanlega Incoloy 800H rör sem uppfyllir að fullu ASTM B407 kröfur. Sérhver pípuhluti sem kom inn gekkst undir PMI jákvæða efnisgreiningu til að staðfesta samsetningu UNS N08810. Hráefnisprófunarvottorðum var safnað og þau lögð fram til rekjanleika.
Sérstök suðuaðferðarforskrift (WPS) var þróuð fyrir þessa ósvipuðu veggskaft. Við kláruðum suðuprófanir áður en fjöldaframleiðsla hófst. Hæfðin staðfesti samskeyti jafnvel eftir síðari U-beygjumyndun.
Lítil sýnishorn beygjutilraunir voru skipulagðar til að stilla uppbótargildi til baka. Reynslustykki hjálpuðu okkur að læsa CNC beygjubreytunum til að stjórna egglaga rörsins. Við gerðum einnig drög að heildarskoðunargátlista sem nær yfir öll teikning-tilgreind prófunaratriði.
Framleiðsluframkvæmd og full-lotuskoðun

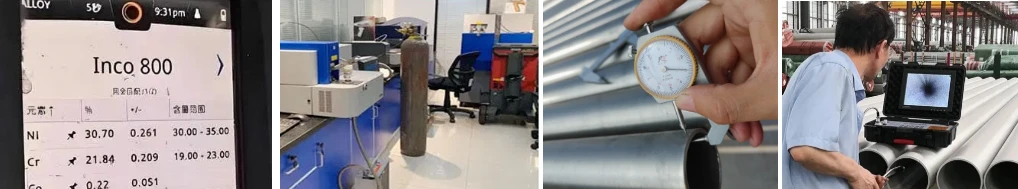

Hráar SCH40 og SCH80 Incoloy 800H rör voru skornar í teikningu-skilgreindar lengdir. Löggiltir suðumenn framkvæmdu rassuðu samkvæmt fyrirfram-viðurkenndu WPS. Hver suðusaumur stóðst úthljóðsprófanir sem ekki-eyðileggjandi áður en hann var beygður.
Viðurkennd soðin vinnustykki voru send í CNC beygjuvélina til að mynda U-laga. Eftir beygju voru báðir rörenda unnar á vinnslustöðvum fyrir 37,5 gráðu halla. Málskoðanir voru framkvæmdar fyrir lengd, ytra þvermál, veggþykkt og skáhalla.
Öll 255 stykkin stóðust heildarskoðunarsviðið sem skráð er á teikningu viðskiptavinarins. Sjónræn yfirborðsskoðun, PMI endurskoðun og hörkupróf voru framkvæmd til endanlegrar staðfestingar. Hæfum vörum var pakkað til sendingar til framleiðanda varmaskipta.
GNEE styður sérsniðnar Incoloy 800H U beygjupöntanir með sérstökum suðu-, beygju- eða beygjuforskriftum. Þú getur sent verkfræðiteikningar þínar fyrir faglegt tæknilegt mat og lausnaráætlun.
Dæmigert notkun GNEE Incoloy 800H U beygjurör

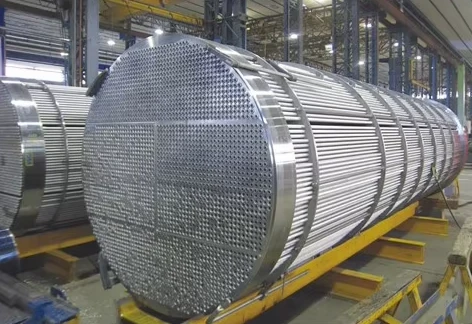

- Skeljar-og-rörvarmaskiptar og gufugjafar
- Búnaður til að endurheimta háan-hita
- Kælikerfi fyrir jarðolíukljúfa
- Vinnslueiningar með ósamræmi í þrýstingi og hitauppstreymi, þar sem þörf er á ólíkri veggbyggingu

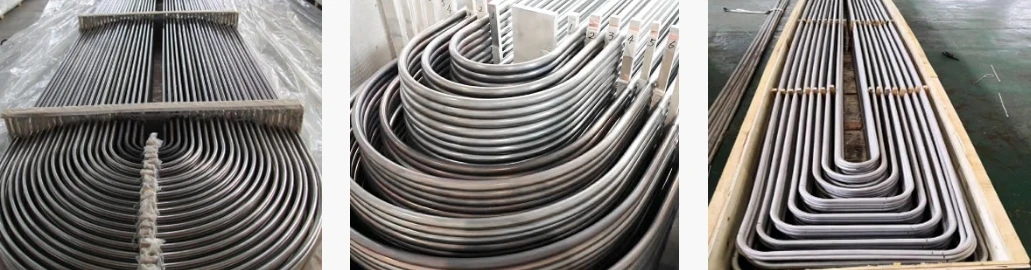

Pökkun og sending af Incoloy 800H U beygjurörum
Fyrir mikla-nákvæmni og há-gildi U-beygjurör úr nikkelblendi, notar GNEE sérsniðnar -áreksturs- og and-tæringarpökkunarlausnir sem henta fyrir langa-hafflutninga.
1.Allir fletir slöngunnar eru handhreinsaðir og skoðaðir til að fjarlægja vinnsluolíu, ryk og málmleifar. Hvert fullunnið Incoloy 800H rör er pakkað fyrir sig með -ryðpappír og plastfilmu til að forðast yfirborðsoxun og rispur.
2. Sérstakar fastar froðufestingar eru notaðar fyrir U-laga beygjuhluta. Ólíkt beinum rörum, eru U beygjuvörur viðkvæmar fyrir útpressunaraflögun við stöflun og flutning. Sérsniðin froðustaðsetning verndar beygjuradíusinn á áhrifaríkan hátt og forðast röskun á sporöskju.
3. Öll rör eru flokkuð eftir stærð og magni, búnt og fest með plastólum og sett í þykka útflutnings trékassa. Styrkt hornvörn er bætt við trékassana til að koma í veg fyrir útpressun og árekstur við hleðslu og flutning gáma.
4.Hver kassi er merktur með skýrum merkimiðum þar á meðal efnisflokk, staðal, magn, stærð og lotunúmer. Fullkomnir pakkalistar og efnisskírteini fylgja með fyrir tollafgreiðslu og skoðun viðskiptavina.
Staðlaðar útflutningsumbúðir GNEE tryggja engar yfirborðsskemmdir, núll aflögun og stöðug gæði fyrir afhent Incoloy 800H U beygjurör eftir langa-flutninga.
Víðtækari möguleiki GNEE til að krefjast pantanir á nikkelblendi
Þessi árangursríka afhending er ekki einsdæmi. GNEE er útbúið til að meta og framleiða pípulaga vörur úr nikkelblendi með ó-staðlaðri rúmfræði, ströngum þolreglum og flóknum suðukröfum.
Við höldum áfram að auka framleiðslu- og skoðunargetu okkar fyrir krefjandi varmaskiptaröraverkefni. Við fögnum sérsniðnum teikningum-pöntunum fyrir Incoloy, Inconel og Hastelloy álfelgur rörlaga íhluti frá alþjóðlegum EPC og varmaskiptaframleiðendum.
